VM,VHM, DVM系列高精度数控立式复合磨床,是我公司自行设计研制的全闭环数字化控制的立式复合磨床系列,总体采用立式布局、双立柱结构,工件转台采用高精度液体静压转台,空气密封,无磨损,使用寿命及精度保持时间长。



结构设计合理、紧凑；工件可一次装夹后完成对内孔、外圆和台阶面的多工序磨削加工，确保零件对位置精度的更高要求;广泛应用于轴承、风电、工程机械、阀门、汽车等行业。

- 适合重型、非圆外型工件做內外径及端面研磨。

- 较重工件可用吊挂方式固定在夹具上。

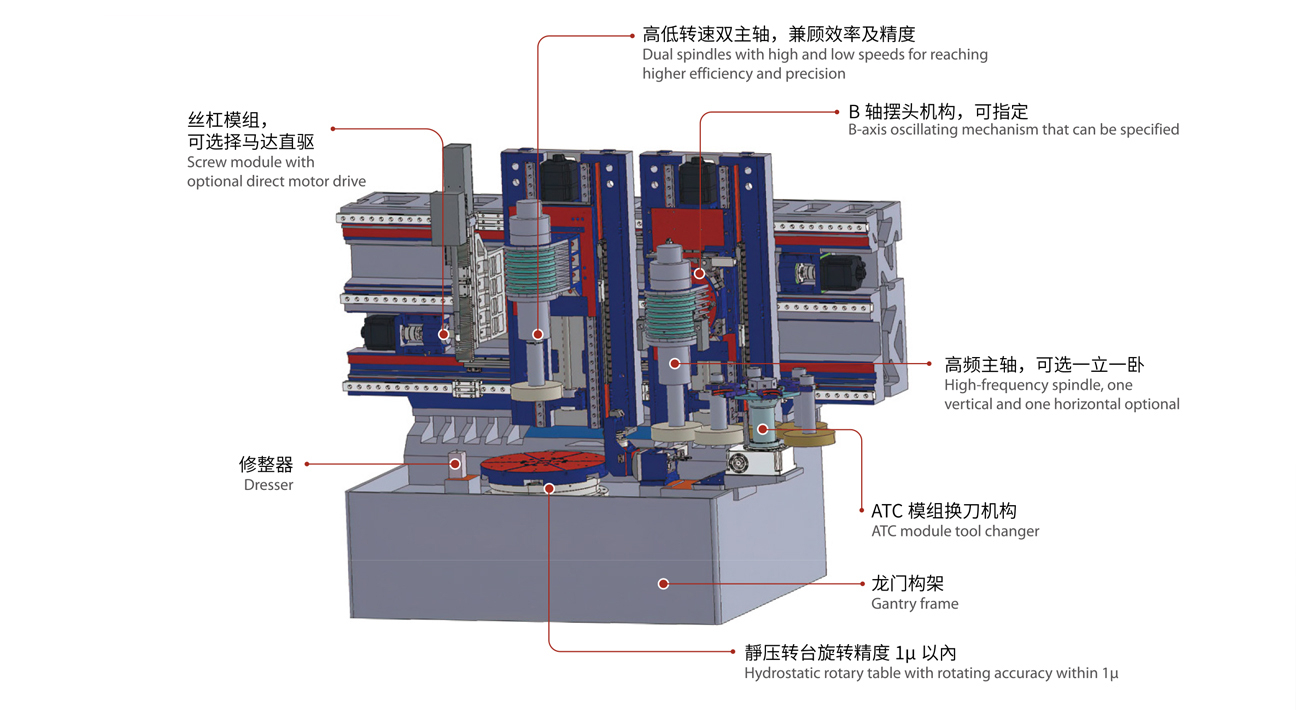

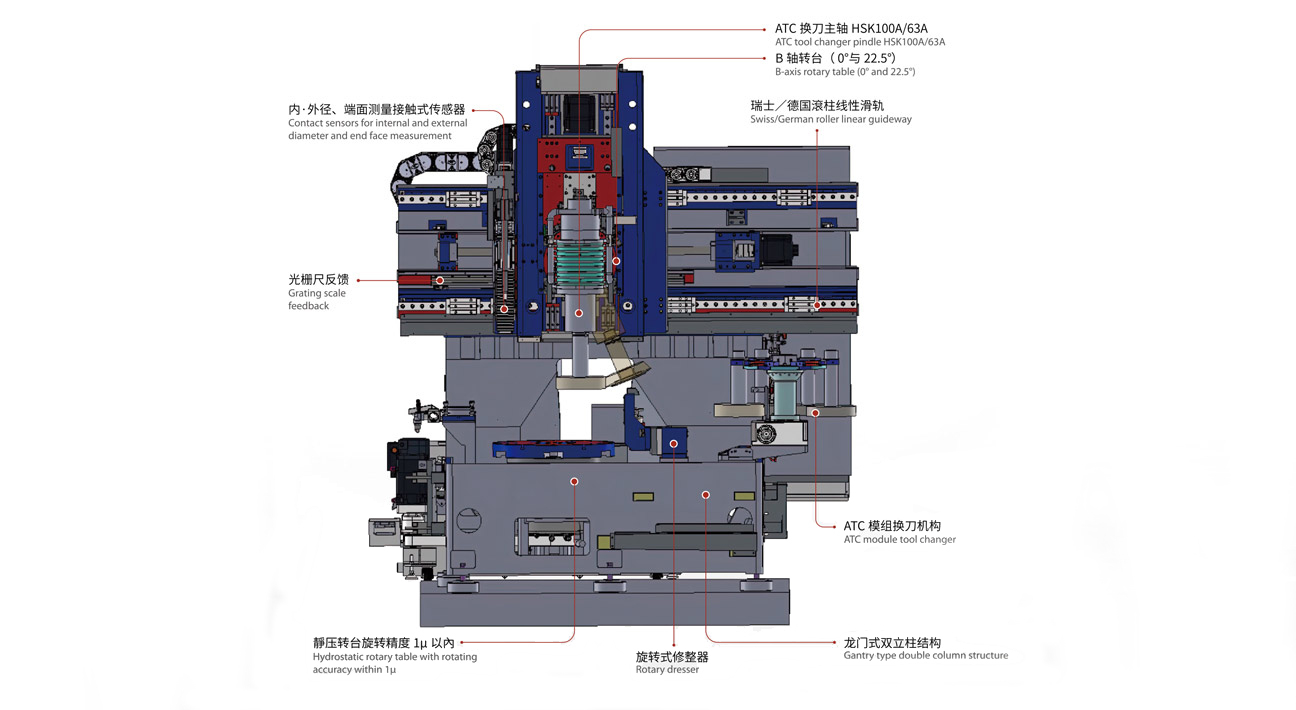

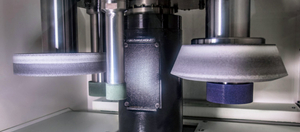

- 可任意搭配单主轴，或双主轴，换刀或不换刀结构。

- 装夹操作简单,可缩短装卸、找正等准备时间

- 无需设定加工地点，工件尺寸自动补偿，修砂轮位置自动计算补偿

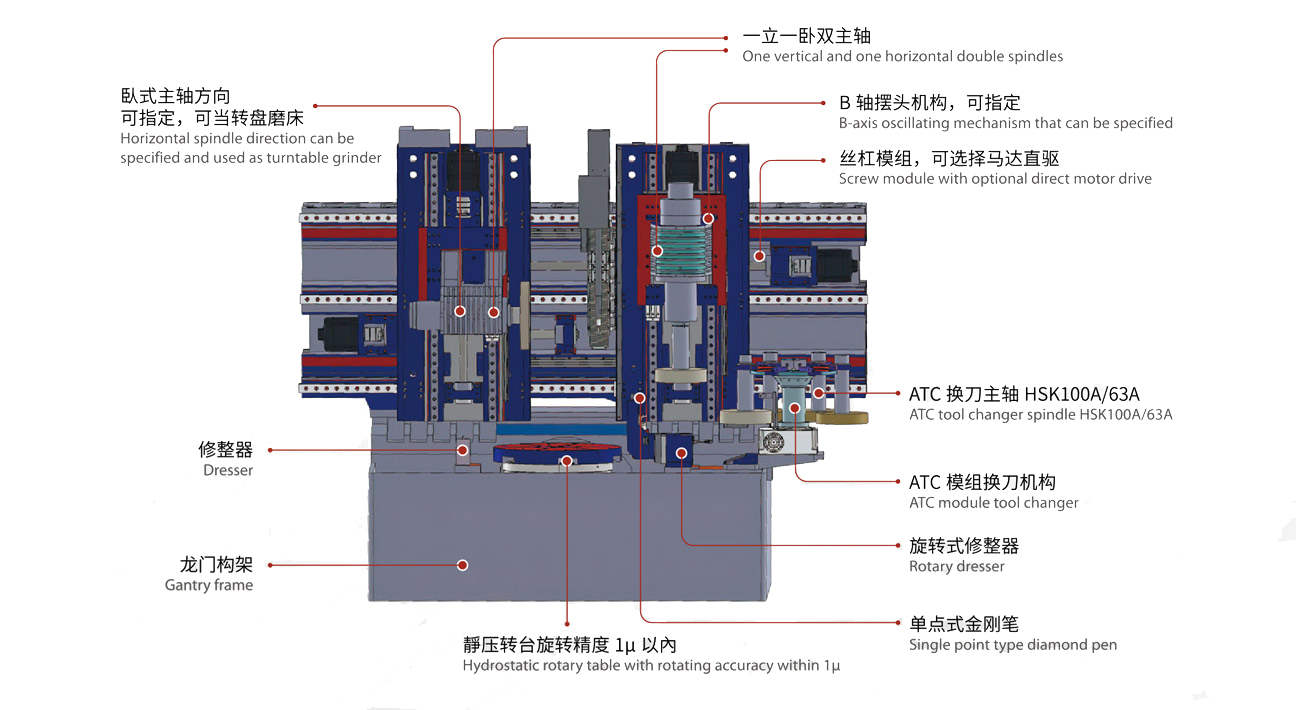

- 双主轴机型可搭配高低转速砂轮，或一立一臥主轴

- 该机床采用西门子 828D 数控系统，可实现多轴伺服控制。

- 能通过自动、手动(电子手轮)控制对零件的各加工要素进行磨削加工,满足加工要求。

- 采用全封闭防护,具有良好的操作性、维修性和安全性。

- 环境温度：10~35℃；最佳温度为 20±2℃；

- 相对湿度：≤85%；

- 工作电源：三相交流 380V±10%，50±1%Hz;

- 干燥洁净气源压力： ≤0.7MPa，流量：≥50m³/h;

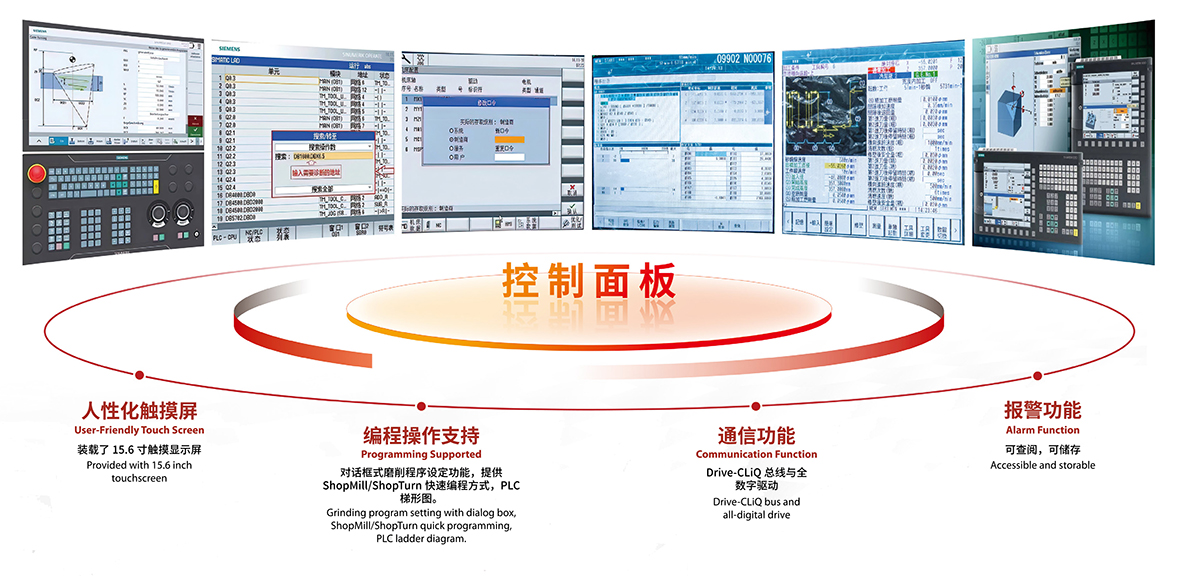

控制面板采用西门子系统,搭配15.6寸的触摸显示屏,触摸屏式的对话框可以简化操作系统, 只需输入参数,程序可自动计算出砂轮截面数据,一键生成程序,自动计算加工路径、自动修整砂轮。该系统均可通过控制面板实现可视化,使我们操作起来更加简洁方便。
