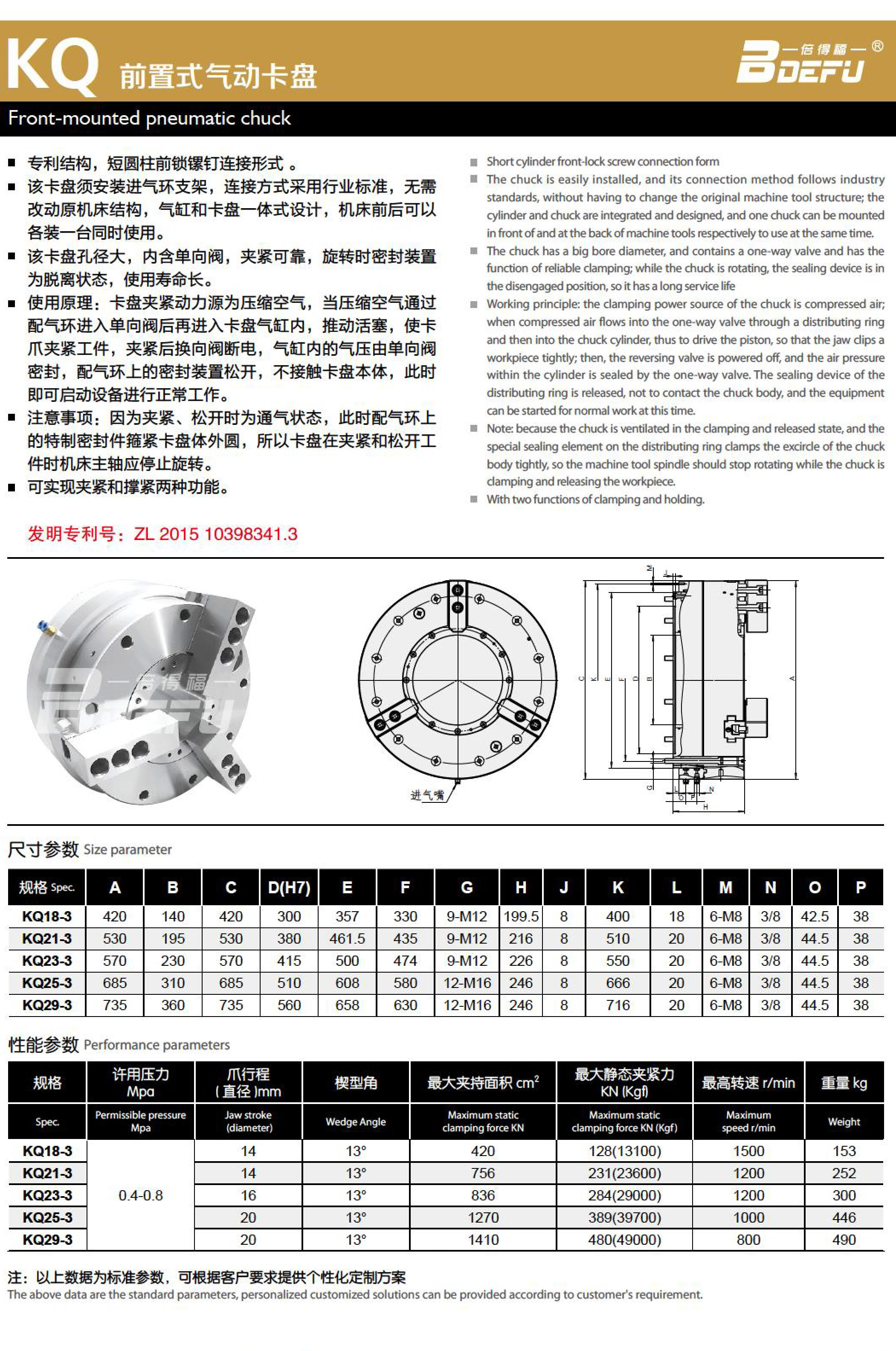

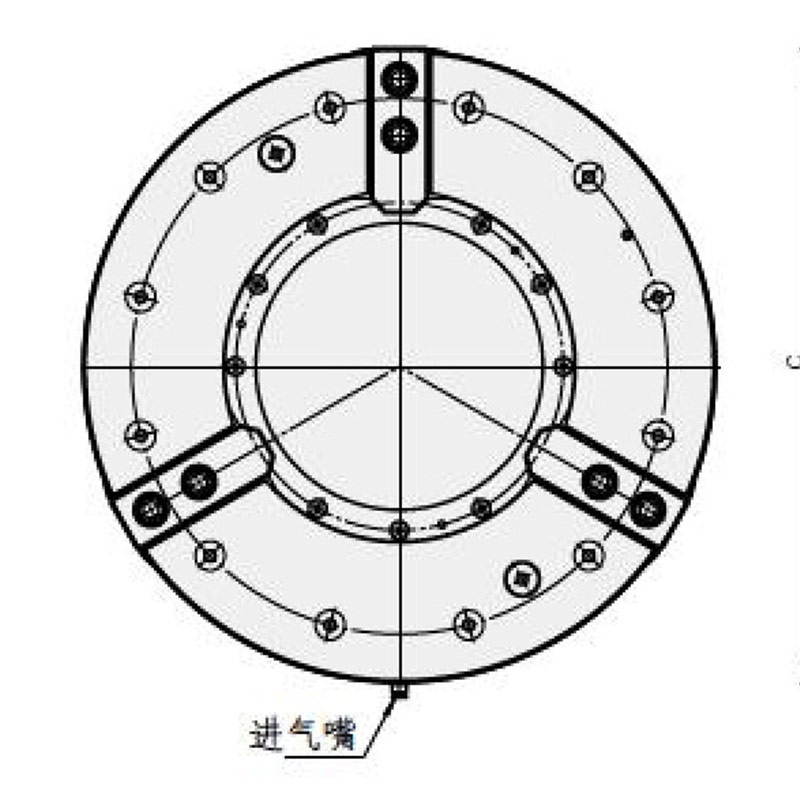

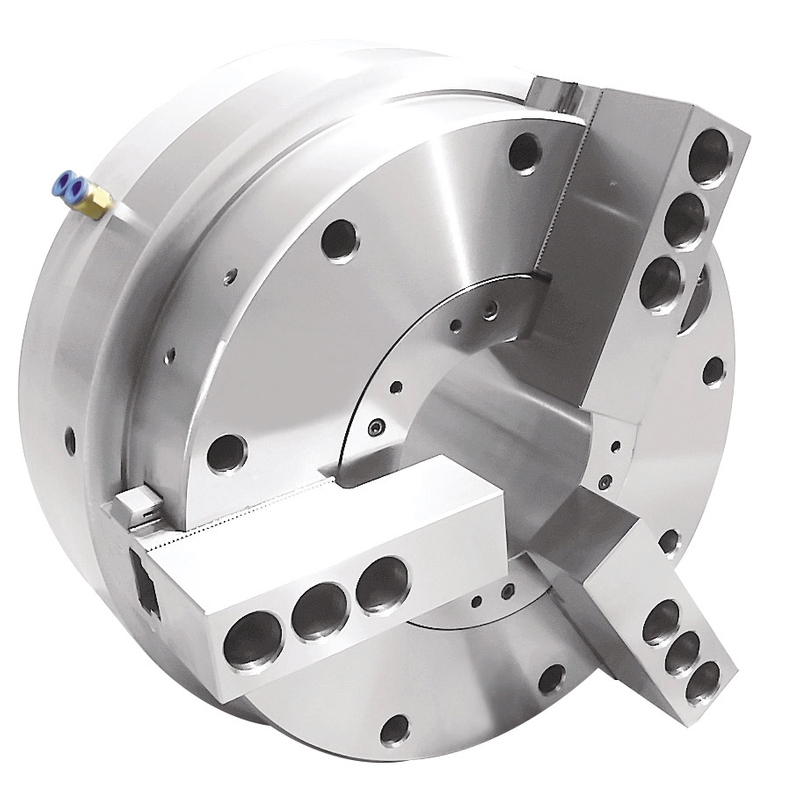

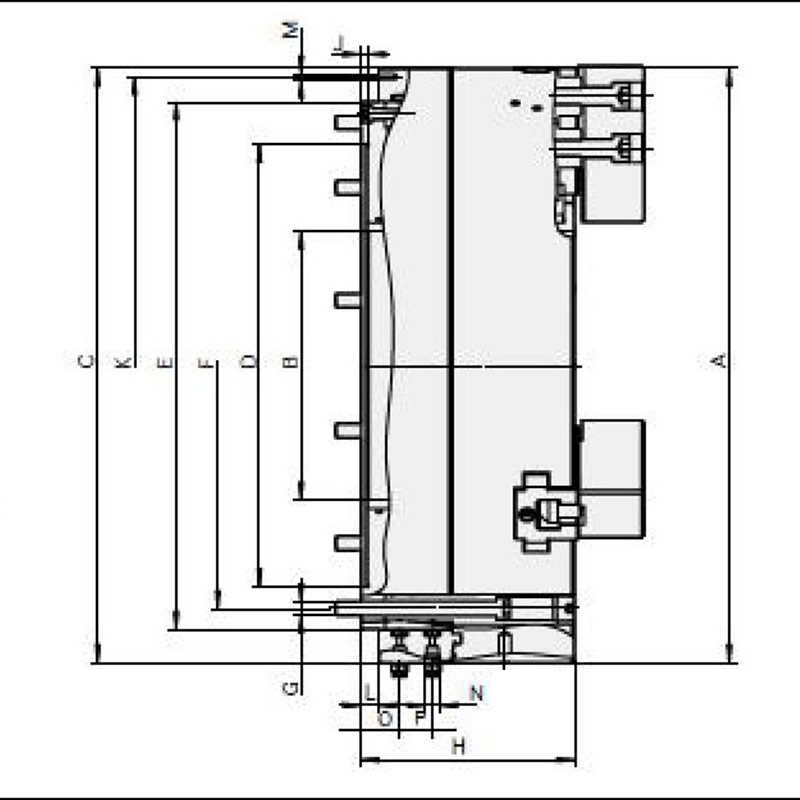

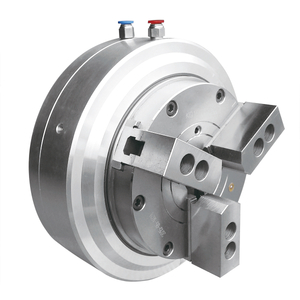

KQ 前置式气动卡盘

专利结构，短圆柱前锁镙钉连接形式 。

该卡盘须安装进气环支架，连接方式采用行业标准，无需改动原机床结构，气缸和卡盘一体式设计，机床前后可以各装一台同时使用。

该卡盘孔径大，内含单向阀，夹紧可靠，旋转时密封装置为脱离状态，使用寿命长。

使用原理：卡盘夹紧动力源为压缩空气，当压缩空气通过配气环进入单向阀后再进入卡盘气缸内，推动活塞，使卡爪夹紧工件，夹紧后换向阀断电，气缸内的气压由单向阀密封，配气环上的密封装置松开，不接触卡盘本体，此时 即可启动设备进行正常工作。

注意事项：因为夹紧、松开时为通气状态，此时配气环上的特制密封件箍紧卡盘体外圆，所以卡盘在夹紧和松开工件时机床主轴应停止旋转。

可实现夹紧和撑紧两种功能。
